Cette page vise à présenter les fonctionnalités de diagnostic et de reprise offertes par le moteur BPM Camunda.

Surpervision

Console Cockpit

Le moteur intègre une console web de supervision et d'exploitation: cockpit - https://server:port/app/cockpit

Cette IHM donne accès à l'ensemble des processus BPMN et tables DMN déployées, en permettant de rechercher et administrer les exécutions en cours (retry, pause, resume, stop).

La doc de l'éditeur: https://docs.camunda.org/manual/7.11/webapps/cockpit/

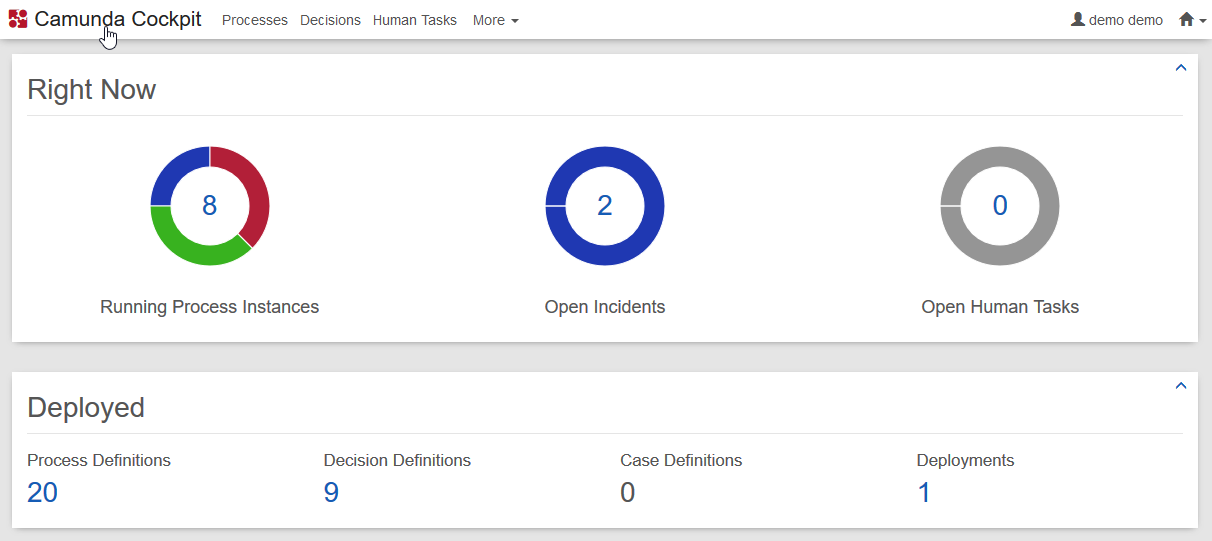

Tableau de bord

Cet écran d’accueil présente une vue synthétique:

des process en cours d'exécution
des process en incident
des tâches manuelles ouvertes sur des process en cours

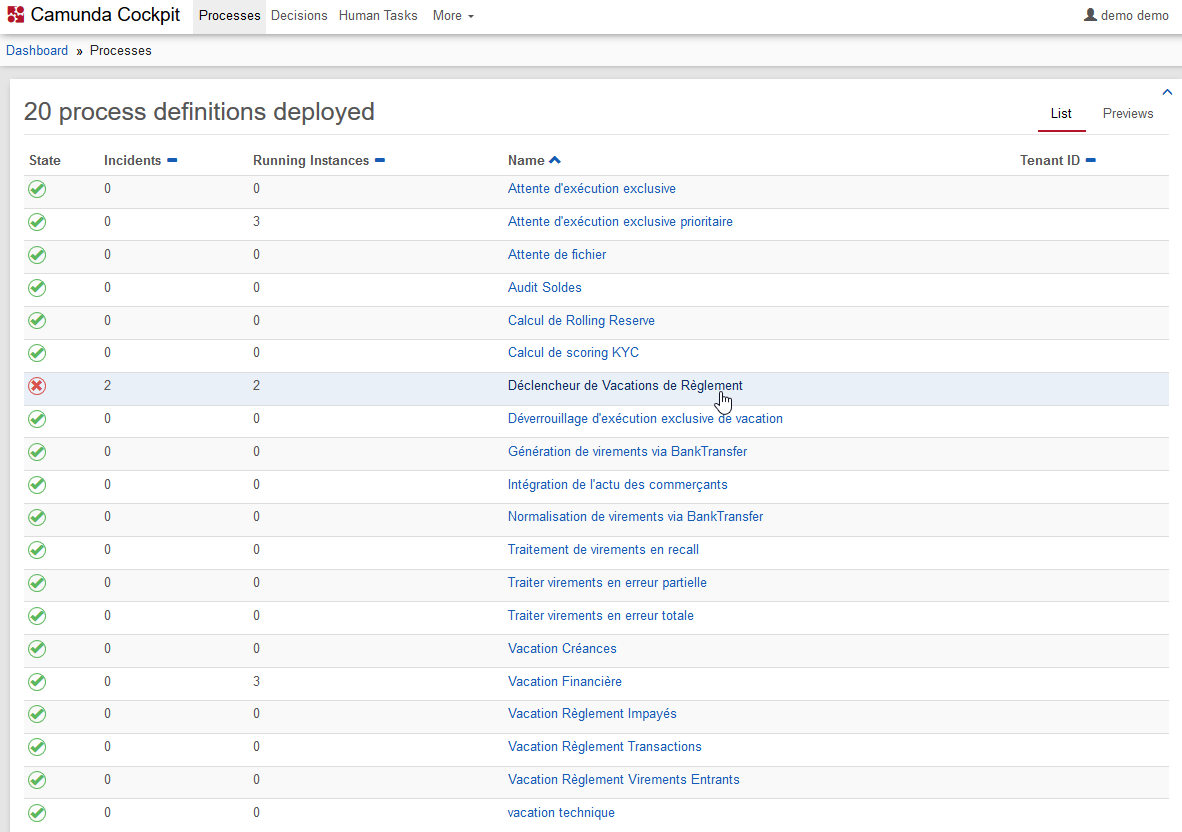

Liste des process

Cet écran présente les compteurs d'incidents et exécutions en cours par type de process:

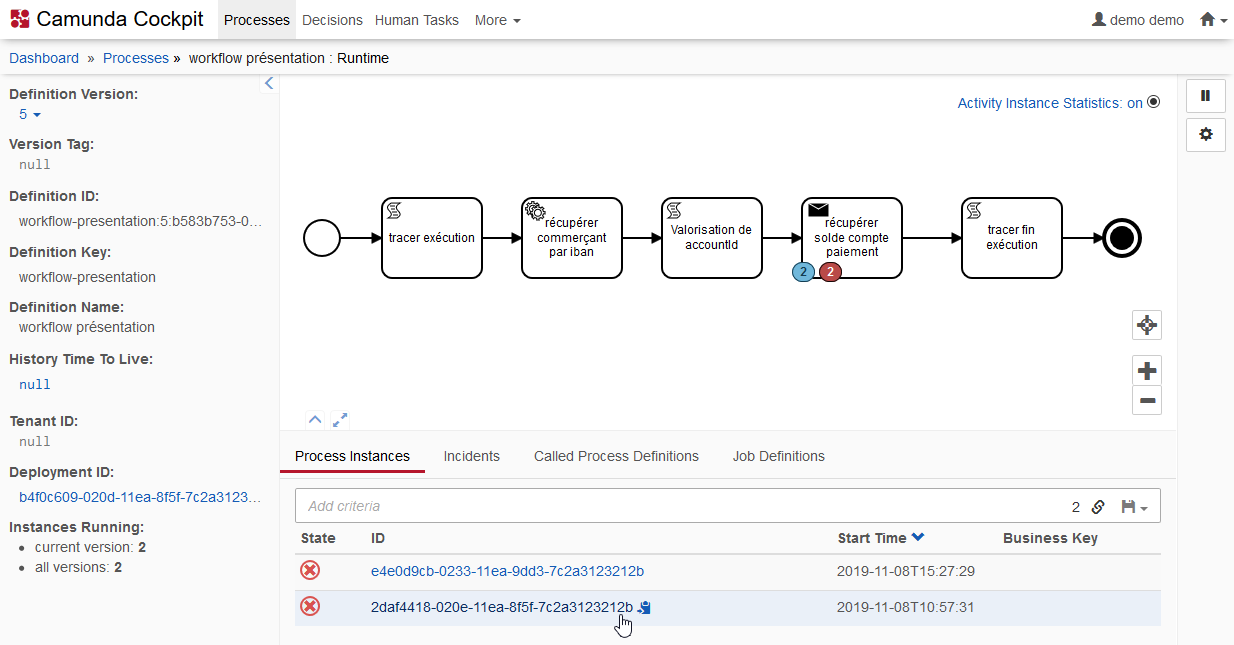

Liste des exécutions d'un process

Cet écran présente les incidents et exécutions pour un type de process:

Nombre de process en cours sur la tâche Nombre de process en incident sur la tâche

Détail d'une exécution de process

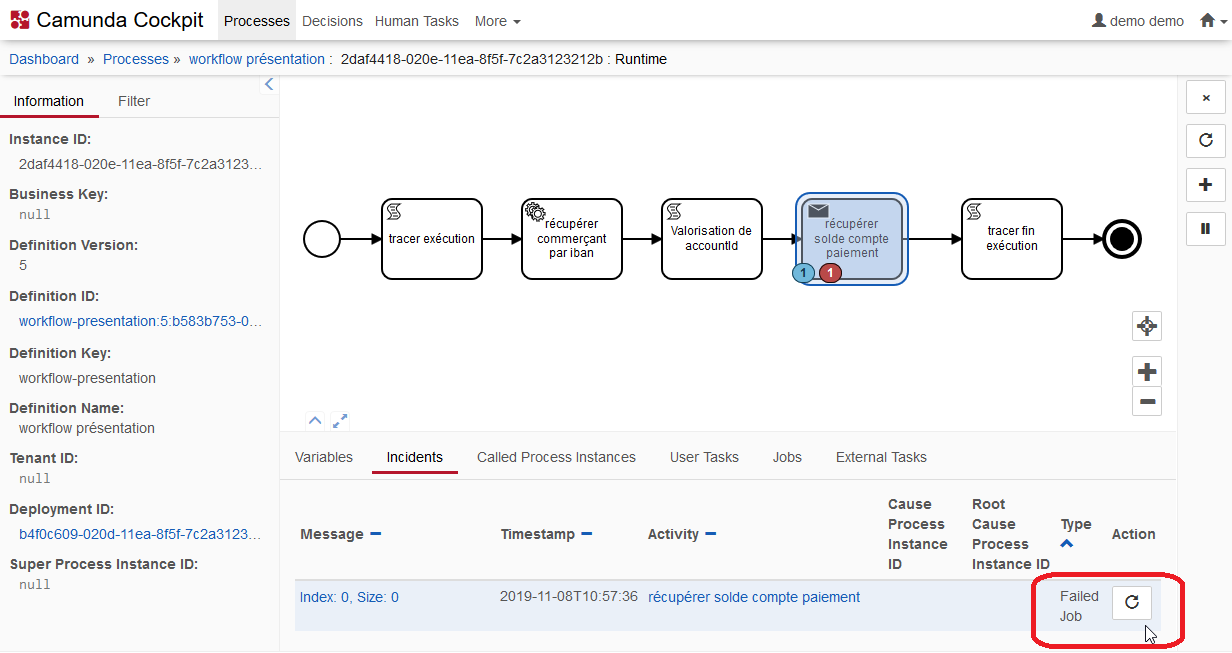

Cet écran permet notamment d'administrer une exécution de process, avec possibilité de relancer une tâche en erreur:

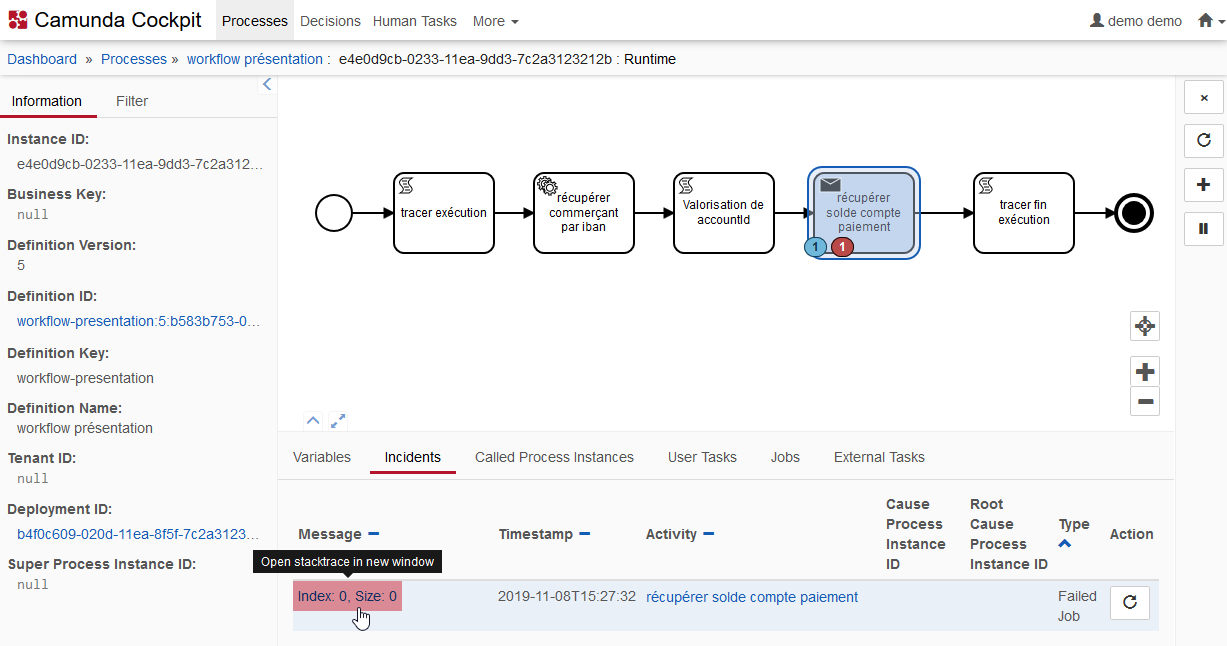

La stacktrace d'erreur est directement consultable:

Détails des workflows

Processus	Fonction	Identifiant pour api REST (processDefinitionKey)
Sous workflow - Archivage de fichier	archive un fichier dans un sous-dossier "/Traite" si aucun autre process n'est en attente de traitement de celui-ci	archivage-fichier
Sous workflow - Attente d'exécution exclusive	suspend un process s'il y en a un autre en cours d’exécution avec la même clé. C'est notamment le cas des vacations qui sont exclusives: une seule peut s'exécuter à la fois	attente-execution-exclusive
Sous workflow - Attente d'exécution exclusive prioritaire	idem que ci-dessus, hormis que l'attente est prioritaire. C'est le cas de la vacation financière	attente-execution-exclusive-prioritaire
Sous workflow - Attente de fichier	recherche un fichier dans un répertoire, en filtrant sur son nom et/ou contenu, en activant une alarme d'une heure avant erreur fonctionnelle	attente-fichier
Sous workflow - Audit des soldes	récupère le solde de la totalité des comptes pour envoi au puit de données	audit-soldes
Sous workflow - BankTransfer - Génération de virements	génère un fichier de virements via le micro-service BankTranfer	banktransfer-generation-virements
Sous workflow - BankTransfer - Normalisation de virements entrants	normalise un fichier de virements entrants, via le micro-service BankTranfer	banktransfer-normalisation-virements
Actu commerçants	se déclenche tous les jours à 19h met à jour le référentiel local des commerçants si éventuel nouveau fichier d'actu des commerçants en provenance du mainframe	actu-commercants
Calcul de Rolling Reserve	calcule le montant de rolling-reserve d'un commerçant	calcul-rolling-reserve
Calcul de scoring KYC	calcule le score KYC d'un commerçant	calcul-scoring-kyc
Déclencheur de vacations de règlement	se déclenche toutes les 30 minutes lance les vacations de règlement (virements entrants, transactions ou impayés ) s'il y a eu des nouveaux mouvements sur le compte de règlement	declencheur-vacations-reglement
Déclencheur de vacation de règlement des impayés Monext	se déclenche toutes les 30 minutes lancer la vacation de règlement des impayés imputables à Monext si un fichier CRE MBA correspondant est détecté	declencheur-vacation-reglement-impayes-monext
Sonde API Arkea	récupère les soldes de la totalité des comptes via apis Akea et trace le résultat pour la supervision	sonde-api-arkea
Vacation de créances	récupère les créances non soldées des commerçants calcule le montant de créance pour chaque commerçant mouvemente les comptes de paiement chez Arkea génère un fichier de virement de clearing, via BankTransfer envoie les détails au puit des données	vacation-creances
Vacation financière	tous les jours du lundi au vendredi à 08h, hormis jours fériés target (http://www.fbf.fr/fr/la-banque-d'investissement-et-de-marche/place-de-paris/calendrier-de-place-en-france-pour-l'annee-2020) calcule l'éventuel cantonnement et génère un fichier de virement correspondant, via BankTransfer calcule l'éventuel décantonnement et génére le fichier de virement correspondant, via BankTransfer calculer et génère le fichier des virements sortants (Cashout). Envoi après validation manuelle d'un "cash manager" mouvemente les comptes de paiement chez Arkea envoie les détails au puit des données	vacation-financiere
Vacations de règlement des transactions	calculer le montant des transactions et commission et génère un fichier de virement correspondant, via BankTransfer mouvemente les comptes de paiement chez Arkea envoie les détails au puit des données	vacation-reglement-transactions
Vacation de règlement des virements entrants	normaliser les virements entrants, via BankTransfer mouvemente les comptes de paiement chez Arkea envoie les détails au puit des données	vacation-reglement-virements
Vacation de règlement des impayés	calculer le montant d'impayés et frais par commerçant et génère un fichier de virement correspondant, via BankTransfer calculer les éventuels créances nécessaires et génère un fichier de virement correspondant, via BankTransfer mouvemente les comptes de paiement chez Arkea envoie les détails au puit des données	vacation-reglement-impayes
Vacation de règlement des impayés Monext	calculer le montant d'impayés et frais à rembourser par commerçant et génère un fichier de virement correspondant, via BankTransfer mouvemente les comptes de paiement chez Arkea envoie les détails au puit des données	vacation-reglement-impayes-monext
Vacation technique	se déclenche toutes les heures récupère les soldes et mouvements de la totalité des comptes via apis Akea envoie les résultats au puit des données	vacation-technique
Virements entrants - Traitement de recall	génère un fichier de réponse (CAMT029) à une demande de recall (CAMT056) de virements entrants	virements-entrants-traitement-recall
Workflow manuel - Déverrouillage d’exécution exclusive de vacation	débloque les vacations en attente de la libération du verrou 'vacation' non libéré par une vacation en cours. A n'utiliser qu'en cas d'urgence	deverrouillage-execution-exclusive-vacation
Workflow manuel - Virement sortants- Traitement erreur totale	récupère le fichier PSR PACS002 et ajout des ordres dans BankTrf . Impute les mouvements en erreur via api Arkea. envoie les rédultats au puit de donnée.	virements-sortants-traitement-erreur-totale
Workflow manuel - Demande de statut RSU	récupère le fichier RSU PACS028 et demande de statut à BankTrf réception d'une réponse négative CAMT029 envoie le fichier au puits de données.	get-status-rro

Administration des workflows

Le moteur expose une api rest qui permet de :

consulter les exécutions en cours

Nombre de workflows en cours

curl https://HOST:PORT/rest/process-instance/count?active=true -H 'Authorization: Basic BASE_64(LOGIN:PWD)'

Exemple: curl -k https://epa1r1.dc1lan.local:8444/rest/process-instance/count?active=true -H 'Authorization: Basic ZGVtbzpkZW1v'
 => {"count":19}

Doc: https://docs.camunda.org/manual/7.11/reference/rest/execution/

Pour l'encodage en base 64 des identifiants d'authentification: https://www.base64encode.org/

consulter les exécutions historisées

Exécutions de workflows historisées

curl -X POST https://HOST:PORT/rest/history/process-instance -H 'Authorization: Basic BASE_64(LOGIN:PWD)' -H 'Content-Type: application/json' -d
'{
  "startedAfter": "START_TIME",
  "startedBefore": "END_TIME",
  "processDefinitionKeyNotIn":["NOT_SEARCHED"],
  "sorting":[
    {
      "sortBy": "startTime",
      "sortOrder": "asc"
    }
  ]
}'

Exemple: curl -X POST https://epa1r1.dc1lan.local:8444/rest/history/process-instance -H 'Authorization: Basic ZGVtbzpkZW1v' -H 'Content-Type: application/json' -d
'{
  "startedAfter": "2020-01-08T00:00:00.000+0200",
  "startedBefore": "2020-01-28T23:59:59.000+0200",
  "processDefinitionKeyNotIn":["sonde-api-arkea","vacation-technique","declencheur-vacations-reglement","declencheur-vacation-reglement-impayes-monext"],
  "sorting":[
    {
      "sortBy": "startTime",
      "sortOrder": "asc"
    }
  ]
}'
=> [
    {
        "id": "00d62e10-31f0-11ea-93c5-7c2a3123212b",
        "businessKey": null,
        "processDefinitionId": "vacation-financiere:7:0a9583c2-3165-11ea-93c5-7c2a3123212b",
        "processDefinitionKey": "vacation-financiere",
        "processDefinitionName": "Vacation financière",
        "processDefinitionVersion": 7,
        "startTime": "2020-01-08T09:22:26.000+0100",
        "endTime": "2020-01-08T10:22:26.000+0100",
        "removalTime": null,
        "durationInMillis": 3600000,
        "startUserId": null,
        "startActivityId": "StartEvent_1",
        "deleteReason": null,
        "rootProcessInstanceId": "00d62e10-31f0-11ea-93c5-7c2a3123212b",
        "superProcessInstanceId": null,
        "superCaseInstanceId": null,
        "caseInstanceId": null,
        "tenantId": null,
        "state": "COMPLETED"
    }
]

Doc: https://docs.camunda.org/manual/7.11/reference/rest/history/process-instance/post-process-instance-query/

consulter les incidents techniques en cours

Nombre d'incidents en cours

curl https://HOST:PORT/rest/incident/count -H 'Authorization: Basic BASE_64(LOGIN:PWD)'

Exemple: curl -k https://epa1r1.dc1lan.local:8444/rest/incident/count -H 'Authorization: Basic ZGVtbzpkZW1v'
=> {"count":25}

Doc: https://docs.camunda.org/manual/7.11/reference/rest/incident/

consulter les incidents techniques par workflow

Il faut séquencer 2 requêtes:

1. Récupérer l'identifiant de la dernière version du workflow

curl https://HOST:PORT/rest/process-definition/key/{processDefinitionKey} -H 'Authorization: Basic BASE_64(LOGIN:PWD)'

Exemple: curl -k https://epa1r1.dc1lan.local:8444/rest/process-definition/key/actu-commercants -H 'Authorization: Basic ZGVtbzpkZW1v'
=> {"id":"0a913df0-3165-11ea-93c5-7c2a3123212b"...}
=> processDefinitionId = "0a913df0-3165-11ea-93c5-7c2a3123212b"

Doc: https://docs.camunda.org/manual/7.11/reference/rest/process-definition/get/

2. Récupérer les incidents associés

curl https://HOST:PORT/rest/incident?processDefinitionId={processDefinitionId} -H 'Authorization: Basic BASE_64(LOGIN:PWD)'

Exemple: curl -k https://epa1r1.dc1lan.local:8444/rest/incident?processDefinitionId=0a913df0-3165-11ea-93c5-7c2a3123212b -H 'Authorization: Basic ZGVtbzpkZW1v'

Doc: https://docs.camunda.org/manual/7.11/reference/rest/incident/get-query/

suspendre / réactiver un workflow

Suspendre un workflow

curl -X PUT https://HOST:PORT/rest/process-definition/key/{processDefinitionKey}/suspended -H 'Authorization: Basic BASE_64(LOGIN:PWD)' -H 'Content-Type: application/json' -d '{"suspended": true,"includeProcessInstances": true}'

Exemple: curl -X PUT https://epa1r1.dc1lan.local:8444/rest/process-definition/key/actu-commercants/suspended -H 'Authorization: Basic ZGVtbzpkZW1v' -H 'Content-Type: application/json' -d '{"suspended": true,"includeProcessInstances": true}'

Doc: https://docs.camunda.org/manual/7.11/reference/rest/process-definition/put-activate-suspend-by-key/

forcer la reprise d'un workflow en incident à une étape particulière

Reprise de workflow en incident

curl -X POST https://HOST:PORT/rest/process-instance/{processInstanceId}/modification -H 'Authorization: Basic BASE_64(LOGIN:PWD)' -H 'Content-Type: application/json' -d '{"instructions":[{"type":"startBeforeActivity","activityId":{activityId}}]}'

Il y a possibilité de positionner des variables, cf exemple ci-dessous.

Exemple: curl -X POST https://epa1r1.dc1lan.local:8444/rest/process-instance/5f22b40d-21ad-11ea-bc34-7c2a3123212b/modification -H 'Authorization: Basic ZGVtbzpkZW1v' -H 'Content-Type: application/json' -d '{
  "instructions": [
    {
      "type": "startBeforeActivity",
      "activityId": "get-solde",
      "variables": {
        "accountId": {
          "value": "1A18380001"
        }
      }
    }
  ]
}'

Doc: https://docs.camunda.org/manual/7.11/user-guide/process-engine/process-instance-modification/

https://docs.camunda.org/manual/7.11/reference/rest/process-instance/post-modification/

Logs

Le moteur s'appuie sur log4j2 pour la génération des logs.

Le fichier de configuration se trouve à l'emplacement standard des MBSLite: jfrm-lsol-mbs-lite/conf/log4j2.xml

Il faut activer la catégorie traces.functionnal.app en INFO

Les logs remarquables:

Niveau	Chaine textuelle	Description
INFO	start-{TYPE_VACATION} - correlationId={CORRELATION_ID}	Démarrage de vacation, avec identifiant de process
INFO	end-{TYPE_VACATION} - correlationId={CORRELATION_ID}	Fin de vacation, avec identifiant de process
ERROR	end-with-error-{TYPE_VACATION} - correlationId={CORRELATION_ID} - errorCode={ERROR_CODE} - errorMessage={ERROR_MESSAGE}	Fin de vacation en erreur fonctionnelle qui va nécessiter une analyse approfondie
ERROR	incident - correlationId={CORRELATION_ID}	Erreur technique qui va suspendre l'exécution du process et va nécessiter une relance manuelle, une fois la cause de l'erreur corrigée. Nb1: par défaut le moteur va retenter jusqu'à 2 fois d'exécuter la tâche en erreur, avec un délai d'environ 500ms Nb2: les exécutions de vacation doivent être exclusives (une seule vacation à la fois). Si l'une est en incident les autres ne pourront s'exécuter tant qu'elle n'aura pas été corrigée
INFO	checkApiArkea - status:OK - averageResponseTime:250	Check périodique (toutes les 10min) de l'accès aux soldes de l'ensemble des comptes via appel à l'api Arkea. Le status est OK ou KO si l'un des soldes n'est pas remonté Le temps de réponse moyen est en millisecondes

Les types de vacation:

TYPE_VACATION	Description
declencheur-vacations-reglement	Déclencheur de vacations de règlement
vacation-reglement-virements	Vacation de règlement de virements entrants
vacation-reglement-transactions	Vacation de règlement de transactions
vacation-reglement-impayes	Vacation de règlement d'impayés
vacation-reglement-impayes-monext	Vacation de règlement d'impayés imputables à Monext
vacation-creances	Vacation de clearing de créances
vacation-financiere	Vacation financière de sortie de cash
vacation-technique	Vacation technique qui publie les soldes et transactions des comptes vers le puit de données

Les erreurs fonctionnelles:

ERROR_CODE	Description
no-file-after-delay	Le fichier à faire traiter par une vacation (cre mba ou virements entrants) n'a pu être trouvé dans un délai de 1h après la détection du mouvement sur le compte de règlement
no-ack-banktransfer-after-delay	La réponse asynchrone en provenance du microservice BankTransfer n'a pas été reçue malgré un délai de 1h
banktransfer-ack-error	La réponse asynchrone en provenance du microservice BankTransfer est en erreur
inconsistent-amount	Le montant du mouvement sur le compte de règlement diffère de la somme contenue le fichier à traiter (cre mba ou virements entrants)
unknown-merchant	L'un des virements entrants est à destination d'un compte inconnu du référentiel commerçant (table MERCHANT_CONTRACT)
